CONTEXTE DE L’ACTIVITÉ
Le plus souvent désignée par son abréviation CTA, une centrale de traitement d’air est un dispositif très important qu’on trouve assez souvent dans les locaux tertiaires, les locaux industriels et dans tous les environnements qui ont besoin d’une qualité d’air contrôlée, d’un confort de température et d’un taux d’humidité régulé.
Les CTA sont le résultat direct des nouveaux codes exigeant une bonne qualité de l’air intérieur dans les bâtiments et les lieux de travail. Pour ce faire, les centrales de traitement de l’air sont utilisées pour aspirer l’air et le maintenir frais ou chaud selon les besoins. Elles sont également utilisées pour la purification et l’humidification ou la déshumidification de l’air. De ce fait, son rôle consiste principalement à :
• Renouveler l’air ambiant
• Évacuer les polluants (poussières, composants organiques volatils (COV), gaz, fumées, etc.) et les mauvaises odeurs
• Gérer la température intérieure
• Maintenir un taux d’humidité idéal
Le plus souvent désignée par son abréviation CTA, une centrale de traitement d’air est un dispositif très important qu’on trouve assez souvent dans les locaux tertiaires, les locaux industriels et dans tous les environnements qui ont besoin d’une qualité d’air contrôlée, d’un confort de température et d’un taux d’humidité régulé.
TYPES D’UNE CTA
En réalité, on distingue deux types de CTA :
• La CTA simple flux : son rôle consiste à traiter et filtrer l’air extérieur dans le but d’améliorer sa qualité mais elle peut également utiliser l’air repris (air venant d’autres pièces).
• La CTA double flux : c’est un dispositif conçu pour gérer les flux d’air mélangés dans les systèmes de ventilation (air neuf, air repris, air traité, air rejeté), qui sont utilisés dans les bâtiments pour échanger de l’air frais avec l’atmosphère.
Attention de confondre les centrales de traitement d’air avec d’autres unités de traitement d’air à savoir les systèmes de ventilation mécanique contrôlée. En effet les VMC double flux et les VMC simple flux, qui sont également très utilisés pour évacuer l’air vicié, diffèrent par le débit d’air traité.
FONCTIONNEMENT DE L’INSTALLATION
Une centrale de traitement d’air (CTA) combine plusieurs technologies différentes pour répondre à vos besoins. Il joue à la fois le rôle d’un climatiseur, d’une pompe à chaleur et d’une VMC double flux. Cet équipement a pour but d’insuffler l’air frais extérieur à l’intérieur. Il est également capable de récupérer les calories afin d’optimiser l’efficacité énergétique de bâtiment permettant ainsi de faire des économies d’énergie et d’améliorer le confort thermique à l’intérieur.
Le système est composé d’un réseau de gaines aérauliques, d’une unité extérieure et des bouches de soufflage. Il dispose des batteries à eau glacée ou électriques pour le chauffage ou la climatisation de l’air, d’une batterie spéciale pour humidifier les pièces sèches ou déshumidifier les pièces humides et des multiples filtres pour insuffler l’air pollué à l’extérieur et pour améliorer la qualité de l’air intérieur.
LE FILTRE CTA ET SES CARACTÉRISTIQUES
Les filtres constituent l’un des composants majeurs d’une CTA. Ils sont essentiels pour protéger les gaines d’aération et conduits aérauliques contre les risques d’encrassement. Ils protègent également les batteries à eau chaude ou électrique, échangeurs et ventilateur de soufflage. Toutefois, la fonction principale d’un filtre reste d’améliorer la qualité d’air à l’intérieur en piégeant les petites particules. Ces filtres retiennent la poussière et les impuretés de l’air qui est aspiré dans l’unité de traitement de l’air. Leader dans le marché de la fabrication des filtres, Isofilter vous propose une large gamme de produits spécialement conçus pour optimiser l’efficacité de votre CTA. Plusieurs modèles sont disponibles avec des prix très attrayants.
| TYPE | PHOTO | FONCTIONNEMENT |
|---|---|---|

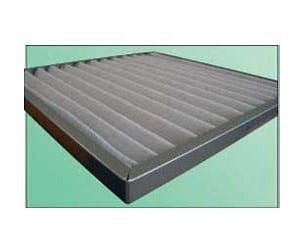

| Préfiltre métal plissé Efficacité disponible: G3 ou G4 selon EN779 |  |
Fabriqués en polyester plissé, les préfiltres sont la solution idéale pour améliorer la qualité d’air à l’intérieur. Ils sont principalement conçus pour s’ajouter aux filtres à poches et miniplis afin d’augmenter l’efficacité de votre installation. Ce n’est pas tout ! Les préfiltres en fibres synthétiques sont très faciles à installer ce qui constitue un atout important vous permettant d’économiser du temps, de l’argent et de l’énergie. Avec une efficacité de G3 ou G4 selon EN 779, ces préfiltres jetables sont en mesure de piéger les grosses particules de poussières permettant ainsi d’améliorer nettement la qualité d’air tout en protégeant vos équipements contre les pannes dues à l’accumulation des particules. C’est exactement pour cette raison qu’on les trouve assez souvent en entrée d’air. Tous ces éléments ont fait de ce préfiltre, un équipement de choix fréquemment utilisé dans les CTA. On peut également les trouver dans les installations du chauffage, de la ventilation, de la climatisation, de la réfrigération, de la recirculation de l’air, de la ventilation générale et du chauffage central. Quelles que soient les dimensions de vos équipements, les spécialistes d’Isofilter sont en mesure de vous proposer un filtre parfaitement adaptable à vos installations et adapté à vos besoins. Par défaut, on vous propose un cadre en acier galvanisé. Toutefois, vous pouvez demander à votre constructeur de le faire en acier inoxydable. Pour en savoir plus sur ce produit, veuillez consulter le lien suivant : https://www.isofilter.fr/produit/cadre-metal-jetable/ |

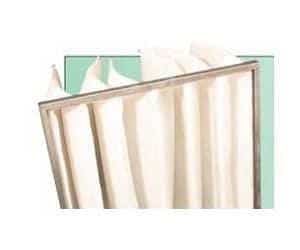

| Filtres à poches souples Efficacité disponible G3, G4, M5, F6, F7, F8 et F9 selon EN779 |  |
Économiques et très robustes, les filtres à poche souples sont largement utilisés dans la filtration d’air et conviennent à un large éventail de conditions de fonctionnement. On le trouve assez souvent dans les centrales de traitement d’air et dans les cabines de peintures. Ils sont également utilisés dans les systèmes de chauffage et d’air conditionné. Comme son nom l’indique, le filtre est composé de plusieurs poches en média synthétique (100% polyester) assemblées dans un cadre en acier galvanisé. Ces poches sont spécialement conçues pour permettre à l’air de décoller uniformément à travers l’ensemble de filtre. En effet, ces poches sont très flexibles et sont fabriquées dans un matériau souple mais durable qui peut être posé à plat lorsqu’il n’est pas utilisé. Au moment de la filtration les poches se gonflent et se séparent. Ainsi, on garantit une dispersion cohérente de poussières ce qui permet au média filtrant d’acquérir une très grande capacité de piéger les poussières. Même à forte pression, ces filtres continuent à fournir des performances et un rendement élevé. Ces filtres sont disponibles chez Isofilter avec des dimensions différentes. Il est également possible de commander un filtre sur-mesure parfaitement adapté à votre utilisation. |

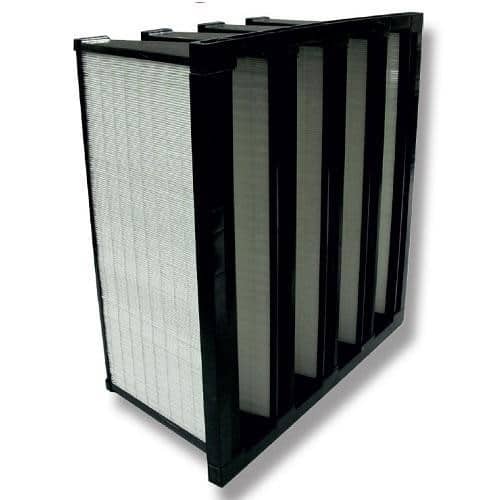

| Filtre multi-dièdre rigide (Filtre à air compact avec média miniplis) Efficacité disponible : F7, F8 et F9 selon EN779 |  |
Tous les filtres ne sont pas créés égaux et les filtres à poches rigides sont conçus pour une utilisation de haute efficacité dans les applications où il y a un haut niveau de débit d’air tel que les CTA. Ils peuvent être utilisés aussi bien comme des filtres terminaux qu’en amont de filtres absolus. Fabriqués en fibre de verre, ces filtres sont très résistants et entièrement incinérables. Ils peuvent donc être utilisés dans des conditions extrêmes. En effet, la fibre de verre a l’avantage de fournir une haute résistance à la température et à la pression. Le filtre rigide est l’une des solutions de filtration les plus efficaces qui soient. Il a une profondeur très faible qui permet une grande accumulation de poussière, ce qui lui permet de nettoyer facilement l’air des particules qui pourraient autrement être nocives pour notre santé. En effet, un filtre rigide est un filtre qui a un très petit volume interne et qui a une pression interne très élevée. C’est comme un ballon qui pousse la poussière dans le filtre. En plus, ce filtre multi-dièdre est très économique, car il jouit d’une grande durée de vie et permet une réduction de la consommation d’énergie. |

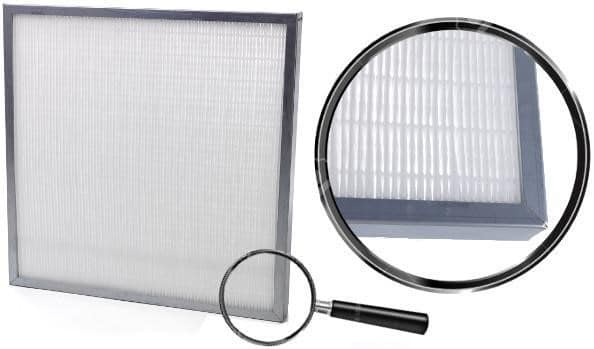

| Filtres miniplis compact Qualité de filtration M5 à F9 selon EN779 |  |
Les filtres miniplis compact sont conçus pour s’adapter à un cadre de taille similaire à celui d’un filtre conventionnel, tout en ayant un taux d’efficacité supérieur et ce à un coût bien inférieur. En effet, la structure en mini plis permet une filtration homogène tout en évitant une accumulation des particules en un seul point. Cela augmente considérablement l’efficacité du filtre et réduit considérablement le risque de colmatage. Les filtres miniplis compact haute efficacité sont conçus pour être plus faciles à installer que les filtres de taille standard et sont donc utilisés dans les unités de traitement de l’air, les équipements de ventilation et autres installations. Ils sont également très répandus dans l’industrie nécessitant une grande filtration d’air. Ils peuvent être utilisés aussi bien pour la préfiltration (M5 et M6) que pour la filtration des particules fines (F7, F8 et F9) et la protection de filtres absolus très haute efficacité (THE). Selon votre utilisation, Isofilter est en mesure de vous concevoir le filtre le mieux adapté à vos besoins. |

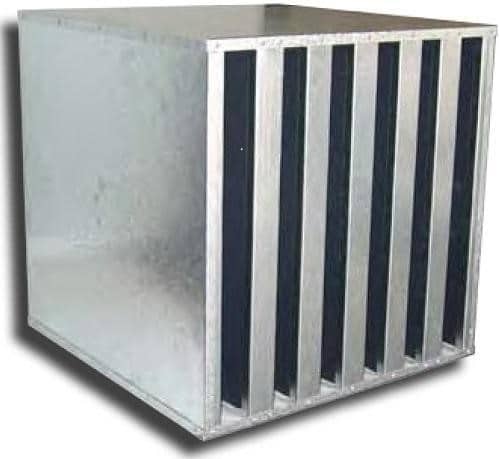

| Filtres à charbon actif | Cellule filtrante Cartouche filtrante  |
Les filtres à charbon actif sont largement utilisés dans les environnements industriels et domestiques, et on les trouve dans les hôpitaux, les écoles et même l’armée. Ces filtres contiennent du charbon actif, un type de charbon qui a été activé par des moyens chimiques. C’est le charbon actif qui permet à ces filtres d’éliminer les odeurs, mais aussi d’adsorber divers gaz, fumés et composés traces. Isofilter vous propose deux types différents de filtre à charbon actif tous deux très efficaces pour la purification de l’air. Ces filtres sont très utilisés dans les CTA. – Cellule filtrante: ces cellules sont disponibles en différentes dimensions avec des prix très concurrentiels. Ils sont très utilisés dans les milieux industriels et les laboratoires. Ils sont très connus pour leur pouvoir à éliminer les gaz toxiques et d’odeurs. -Cartouche filtrante à air avec granulé de charbon actif : de forme cylindrique, la cartouche filtrante est destinée à l’élimination des fumées, gaz et mauvaises odeurs. Disponibles en acier galvanisé ou en plastique, ces cartouches rechargeables sont particulièrement appréciées pour leur capacité à améliorer la qualité de l’air intérieur. Isofilter vous propose des cartouches facilement installables dans n’importe quel CTA. |
Maintenance des filtres
Les filtres remplissent une fonction importante dans tout système de traitement de l’air. Ils retiennent la poussière, la saleté, le pollen, les bactéries, les virus, les spores de moisissures et autres particules en suspension dans l’air. Ne pas filtrer l’air efficacement peut entraîner des dommages coûteux aux équipements, aux unités de traitement de l’air et aux conduits d’air. Les filtres doivent être nettoyés et remplacés régulièrement suivant le carnet d’entretien que nous vous fournissons. Plus un filtre reste longtemps dans un système sale, plus il accumule de suie et de débris. Les filtres doivent être vérifiés périodiquement pour assurer un fonctionnement plus efficace. Il est nécessaire de suivre les consignes qui figurent dans le carnet d’entretien afin de garantir une maintenance parfaite de votre CTA.
Une inspection délibérée de votre système de filtration est une partie importante de son entretien. Plus vous en savez sur votre système, plus vous pouvez prévenir les problèmes et améliorer son fonctionnement, et contribuer à éviter les pannes coûteuses. Il est à noter qu’il est déconseillé de laver les filtres afin d’éviter leur détérioration.
Une question ? Une information ? Trouvez le filtre adéquat pour votre CTA AU :
https://www.isofilter.fr/filtration-pollution-particules-fines-centrale-de-traitement-dair/
