Filtre air en extraction pour cabine de peinture automobile, industrielle et robot
Capture des pigments de peinture, vernis, colle, résine

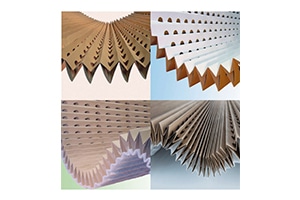

En carton plissé accordéon pour particules overspray
Le filtre carton plissé ou accordéon, ISOCART, est utilisé pour collecter les résidus du brouillard de peinture. Toutes les grosses particules solides d’overspray provenant de la pulvérisation de peinture, vernis, résine, gel coat et colles seront retenus dans les arêtes du carton en forme en V du média. Installé dans les cabines de peinture et robot de vernissage, ce filtre carton d’extraction fonctionne pour tout type d’installation murale ou au sol (flux horizontal ou vertical). Il est compatible toutes marques de cabine avec cornière de 70 mm (idéalement). Lorsqu’il n’y a pas d’espace entre le caillebotis et la grille, optez pour le filtre ISOCAB (renseignement sur demande) au lieu de la fibre de verre.
L’ISOCART est un filtre carton de couleur brune tandis que l’ISOCART B a une face blanche : cela vous facilite le repérage du sens de montage et permet d’améliorer la luminosité dans la cabine de peinture. A utiliser seulement si vous avez une filtration complémentaire après ce préfiltre.
L’ISOCART H et l’ISOCARTFIB possèdent un média filtrant supplémentaire en polyester non tissé, média fin pour ISOCART H, maille progressive pour ISOCARTFIB. Nous vous recommandons de l’utiliser dans les cas suivants :
– Votre overspray ou résidus de peinture devient très poudreux après évaporation du solvant ou eau,
– Si vous n’avez pas de filtres avant vos extracteurs.
Outre sa grande capacité de rétention, vous bénéficierez d’une finesse de filtration très importante : les conduits d’air ne s’encrassent pas, ni les pâles de l’extracteur d’où des économies de maintenance. Conserver la vitesse du flux l’air de votre installation (cabine ou robot) tout en assurant une très bonne qualité de filtration, le filtre carton ISOCART H vous donnera toute satisfaction. La durée de vie du filtre dépendra de la quantité de particules que vous projetez.
Délai prévisionnel : 1 – 2 semaines
| Nom | Dimensions | Reference | Prix H.T. | Prix T.T.C. | Prix H.T. | Quantité | |
|---|---|---|---|---|---|---|---|
| ISOCART | 0,75 x 13,30 m | ISOCART75 | 44,90 € | 53,88 € | 44,90 € |
-
+
|
|
| ISOCART | 0,90 x 11,25 m | ISOCART90 | 44,90 € | 53,88 € | 44,90 € |
-
+
|
|
| ISOCART | 1,00 x 10 m | ISOCART100 | 44,90 € | 53,88 € | 44,90 € |
-
+
|
|
| ISOCART B | 0,75 x 13,30 m | ISOCARTB75 | 51,90 € | 62,28 € | 51,90 € |
-
+
|
|
| ISOCART B | 0,90 x 11,25 m | ISOCARTB90 | 51,90 € | 62,28 € | 51,90 € |
-
+
|
|
| ISOCART B | 1,00 x 10 m | ISOCARTB100 | 51,90 € | 62,28 € | 51,90 € |
-
+
|
|
| ISOCART H | 0,75 x 8 m | ISOCARTH75 | 40,90 € | 49,08 € | 40,90 € |
-
+
|
|
| ISOCART H | 0,90 x 9 m | ISOCARTH90 | 53,90 € | 64,68 € | 53,90 € |
-
+
|
|
| ISOCART H | 1,00 x 8 m | ISOCARTH100 | 53,90 € | 64,68 € | 53,90 € |
-
+
|
|
| ISOCART FIB | 0,75 x 8 m | ISOCARTFIB75 | 54,90 € | 65,88 € | 54,90 € |
-
+
|
|
| ISOCART FIB | 0,90 x 9 m | ISOCARTFIB90 | 68,90 € | 82,68 € | 68,90 € |
-
+
|
|
| ISOCART FIB | 1,00 x 8 m | ISOCARTFIB100 | 68,90 € | 82,68 € | 68,90 € |
-
+
|
Téléchargez la Filtre Carton Plissé en Pdf
| ISOCART | ISOCART | ISOCART H | ISOCART B |
|---|---|---|---|
| Épaisseur | 55 mm | 55 mm + 5 mm de non tissé | 55 mm |
| Vitesse de l'air recommandé | 0.5 à 1 m/s | 0.5 à 1 m/s | 0.5 à 1 m/s |
| Éfficacité gravimétrique | 91 - 98% | 91 - 98% | 91 - 98% |
| Dépression | 0.50 m/s (13 PA) 0.75 m/s (30 PA) | 0.50 m/s (13 PA) 0.75 m/s (30 PA) 1.00 m/s (56 PA) | 0.50 m/s (13 PA) 0.75 m/s (30 PA) |
| Perte de charge état-neuf (en mm de colonne d'eau) | 0.4 pour 0.75 m/s (4 PA) | 0.5 pour 0.75 m/s (5 PA) | 0.4 pour 0.75 m/s (4 PA) |
| Perte de charge maximale (en mm de colonne d'eau) | 8 pour 0.75 m/s (78 PA) | 9 pour 0.75 m/s (88 PA) | 8 pour 0.75 m/s (78 PA) |
